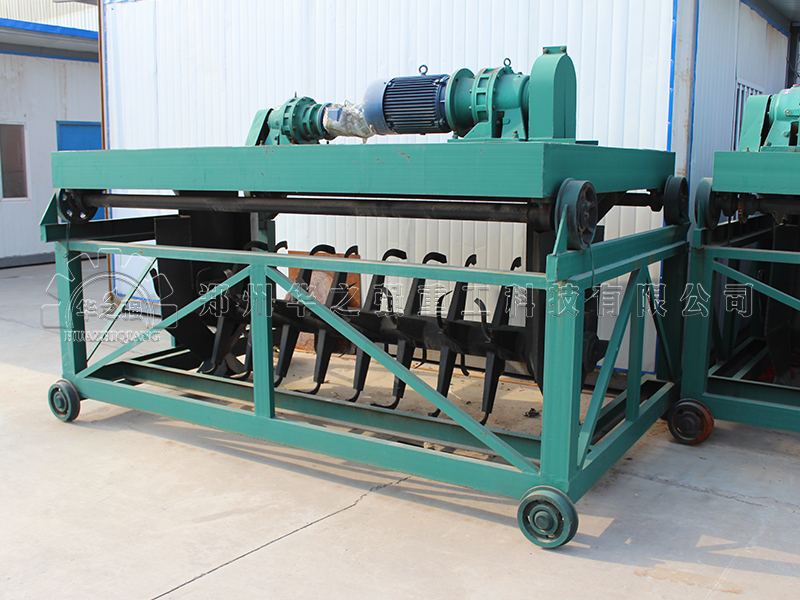

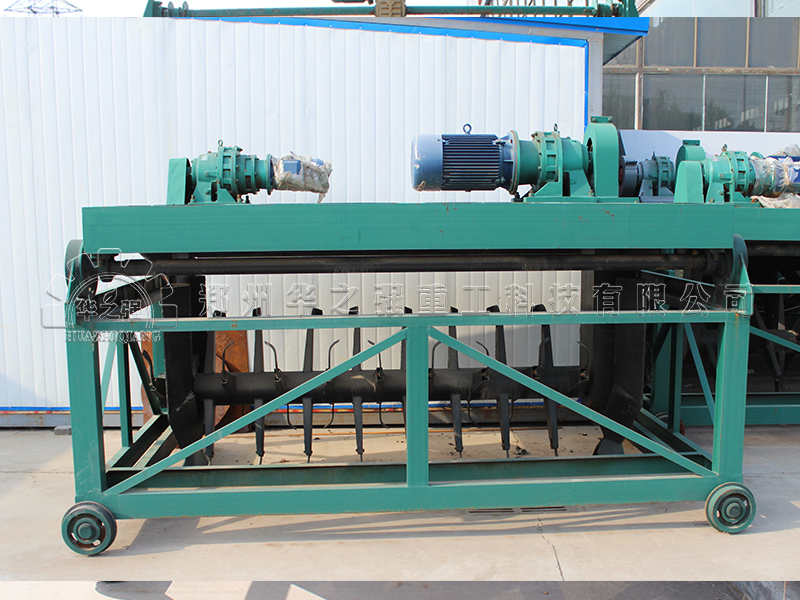

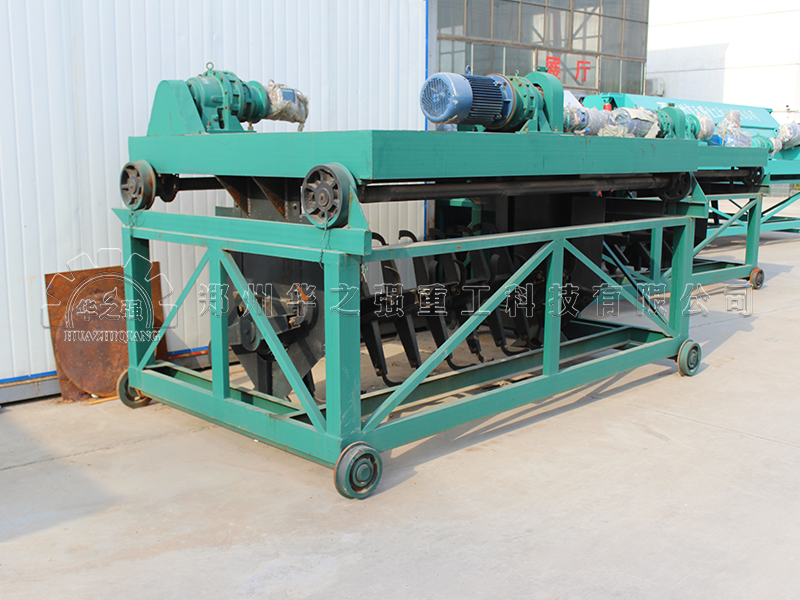

简易槽式翻堆机

简易槽式翻堆机

用途与特点：

槽式翻堆机是肥料机械设备机组的主要配套设备之一，适用于地槽式发酵：畜牧养殖业、城市垃圾、城市污水污泥进行工业化无害处理的理想设备。该机设计具有结构简单合理、效率高、能耗低、自动化程度高、运行平稳、坚固耐用，翻抛均匀等特点。

Fermentation Compost Turning Machine Series:

Simple Groove Compost Turning Machine:

Use and Features:

The groove compost turning machine is one of the main supporting equipment of the fertilizer machinery and equipment unit. It is suitable and ideal equipment for the harmless treatment of the animal husbandry, urban waste and municipal sewage sludge. The machine has the characteristics of simple and reasonable structure, high efficiency, low energy consumption, high automation, smooth operation, strong durability, and even turning.

用于畜禽粪便、污泥、糖厂滤泥、糟渣饼粕和秸杆锯屑等有机废弃物的发酵翻堆，应用于有机肥厂、复混肥厂、污泥厂、园艺场以及双孢菇种植厂等的发酵腐熟和去水分作业。

适用于好氧发酵，可与太阳能发酵室、发酵槽和移行机等配套使用。与移行机配套使用可实现一机多槽用的功能。与其配套的发酵槽既可连续出料也可批量出料、效率高、运行平稳、翻抛均匀。

控制柜集中控制，可实现手动或自动控制功能，拨铲坚固耐用，对物料具有打碎和混合功能，限位行程开关，起到保护和限位作用。

设备结构简介

槽式翻堆机由传动装置、提升装置、行走装置、翻堆装置、转移车等主要部件组成。电动机直接将动力传给摆线针轮减速器经链轮至翻堆滚筒，滚筒上的搅拌桨叶呈螺旋分布可将发酵槽内的物料翻转搅拌移动至0.2-1m远的位置，起到翻堆速度快、搅拌均匀的效果，从而达到物料与空气的充分接触使物料的发酵效果好。

1．动力传动装置

该装置是电机、减速机、链轮、轴承座、主轴等组成它为翻堆滚筒提供动力的重要装置。

2．行走装置

该装置是由行走电机、传动齿轮、传动轴、行走链轮等组成。

3．提升装置.或液压升降装置

提升装置是由卷扬机、联轴器、传动轴、轴承座等组成，液压升降装置由液压泵站、电磁阀体、液压油管、液压缸柱等组成。

4．翻堆装置

该装置是由链轮、支撑臂、翻堆滚筒等组成。

5．转移车

该装置是由行走电机、传动齿轮、传动轴、行走轮等组成它为翻堆机换槽提供临时运载工具。

技术参数

型号	主电机	行走电机	提升电机
FD3米	15kw	1.5kw	无
FD4米	22kw	1.5kw	无
FP4米	22kw	1.5kw	无
FP5米	30kw	2.2kw	无
FP6米	30kw	2.2kw	无
FDT3米	15kw	1.5kw	0.75kw
FDT4米	22kw	1.5kw	0.75kw
